DVW7C-N寬幅微型導軌加大了力矩負荷能力的設計并可以單軸使用,可以滿足更多設備的需求,與DVN系列標準微型導軌的區別很大,但是從型號上卻區別很小,我們要將它們區別開來。

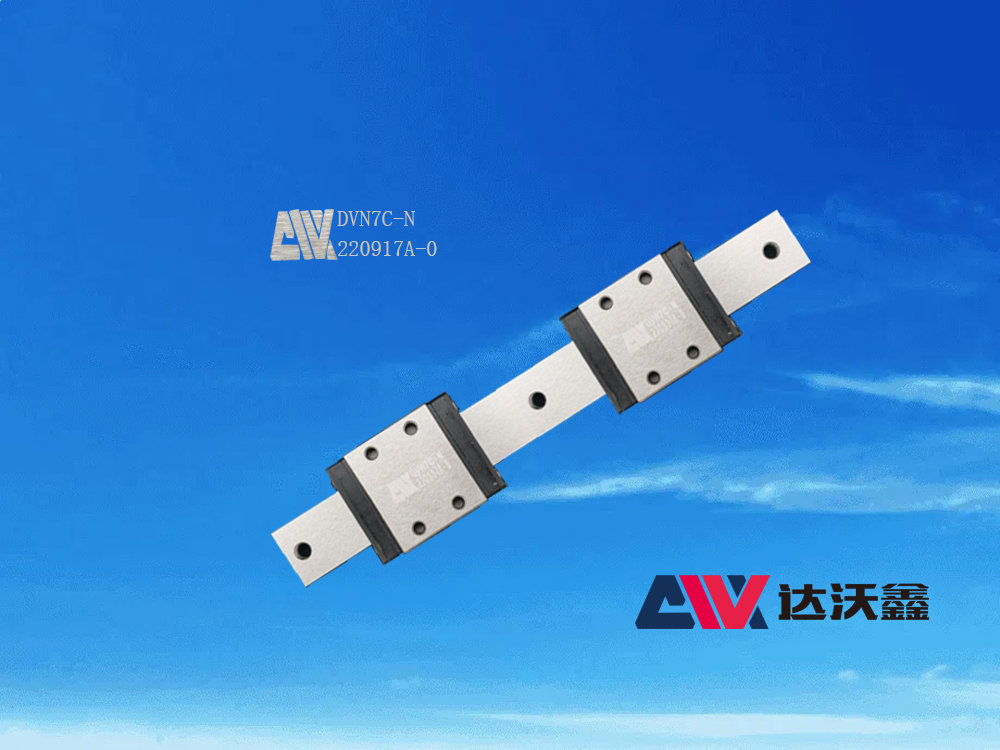

圖:DVW7C-N寬幅微型導軌
DVW7C-N寬幅微型導軌加大了力矩負荷能力,主要表現在加大了滑軌的尺寸,相應的滑塊尺寸也相應增大,因此其額定負荷和容許靜力矩大幅度提高。如比較直觀的就是其WR值為14mm,那么其數值是規格的2倍,隨著WR值的增大,其它尺寸值也相應增大。我們知道DVN標準微型導軌的規格值是與其WR值相同,所以從尺寸上就可以看出DVW系列與DVN系列的不同。而基本動額定負荷為1.37KN,基本靜額定負荷為2.06KN,它們的額定負荷大概是同種規格的DVN系列導軌的4倍左右。而其容許靜力矩MR,MP,MY值則分別為15.70N-m,7.14N-m,7.14N-m。其靜力矩也是DVN系列的4倍左右。
僅從這幾個參數就可以看出DVW7C-N寬幅微型導軌與DVN系列標準微型導軌區別很大,但是從型號上看區別卻很小,因為只有一個字母的差別,標準型為N,寬幅型為W,所以我們只有根據它們的參數不同,來將兩者區別開來。
