陜西達沃鑫智能裝備有限公司將以圖片，文字的形式為你介紹DVN5微型線性導軌，讓你從尺寸，組合尺寸，滑塊尺寸，滑軌尺寸，固定螺栓尺寸，基本動額定負責，基本靜額定負荷等方面來認識DVN5微型線性導軌。

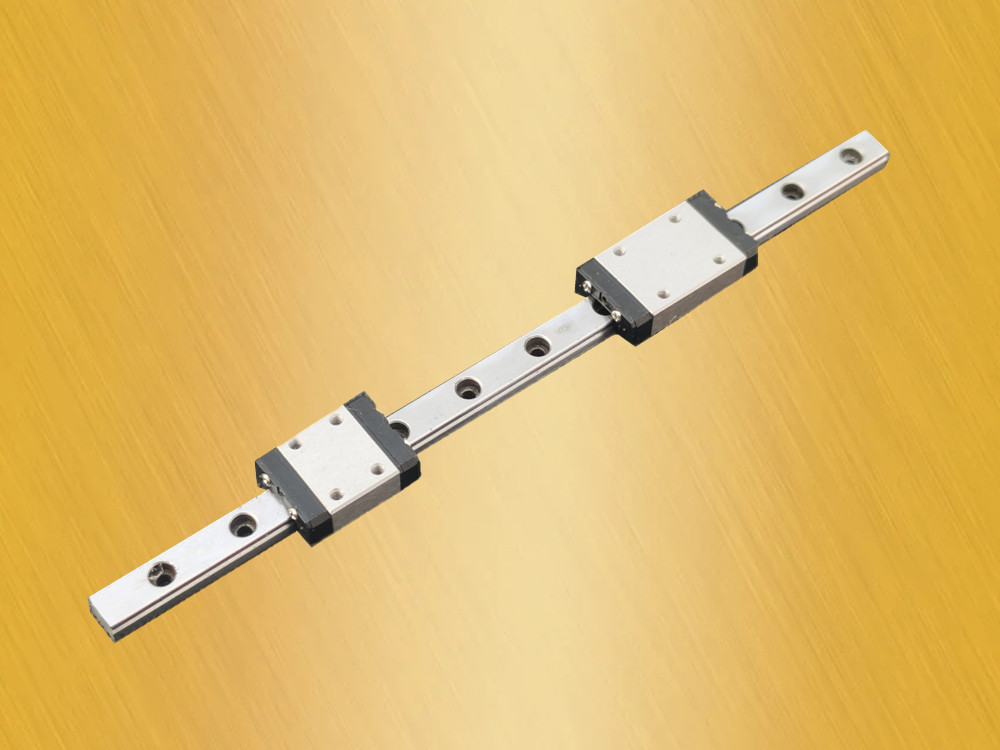

圖一:DVN5微型線性導軌

  從圖一來看，DVN5微型導軌與DVN7寬幅微型導軌的樣子很像，事實上他們的確很像，如果你將兩個導軌放在一起，你就會知道它們相差很大，所以本文只能從它的尺寸，重量，等方面來介紹，你才能真正了解它。

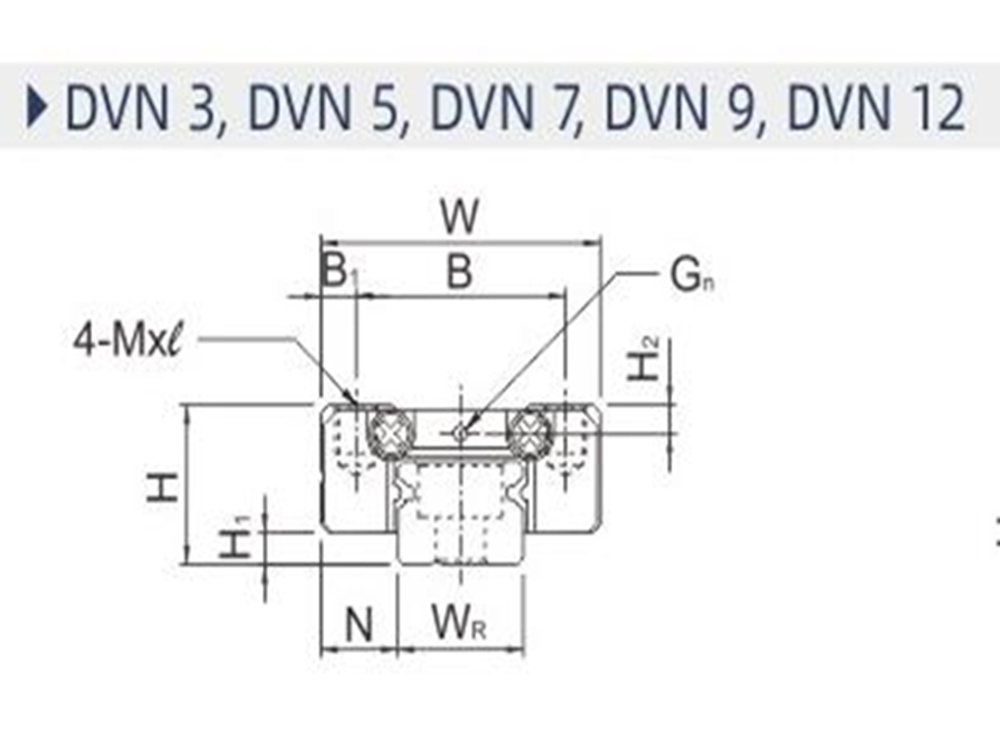

圖二：DVN5左視圖

  我們接著看圖二，圖二是一張標注了很多標示的圖紙，而事實上DVN3，DVN5，DVN7，DVN9，DVN12，這則代表著他們的形式都一樣，只不過只是存在著尺寸大小的差別。我們先來看一下尺寸它的下部中間尺寸Wr，Wr代表著滑軌的寬度，也就是5mm，這其實就是它的規格，DVN5也就是由此而來。再來看上部的尺寸W，W代表著DVN5的組合寬度尺寸，而H和H1則代表著組合尺寸的高度方向尺寸。而B和B1則是滑塊寬度方向尺寸。H2則是代表滑塊端蓋螺栓中心距滑塊上部尺寸。

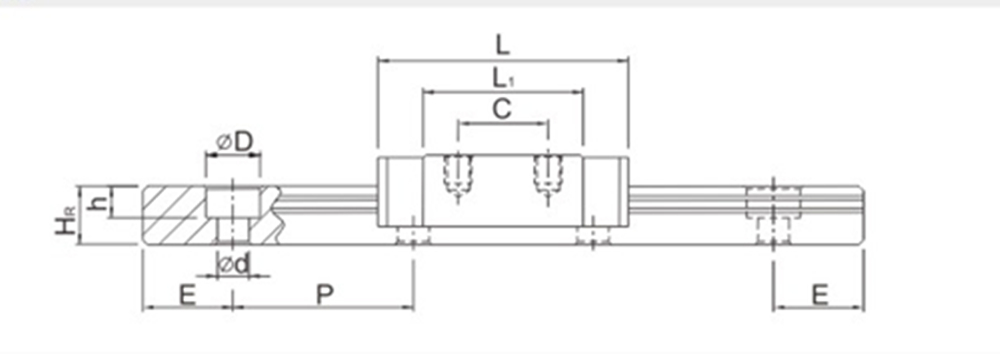

圖三：DVN微型線性導軌主視圖

  我們來看圖三，則可以看到這是DVN5微型線性導軌長度方向的尺寸。而L、L1、C則是滑塊長度方向的尺寸。而其余的尺寸，我們都可以看到是滑軌相關的尺寸。

有了這些參數，你就能從很多方面知道DVN5微型線性導軌，不至于和其它導軌混淆。
