DVN9微型線性導軌常見的規格有DVN9S，DVN9C，DVN9H三種，它們分別代表了標準方形滑塊，標準滑塊和加長滑塊。陜西達沃鑫智能裝備有限公司就為你講解DVN9微型線性導軌。

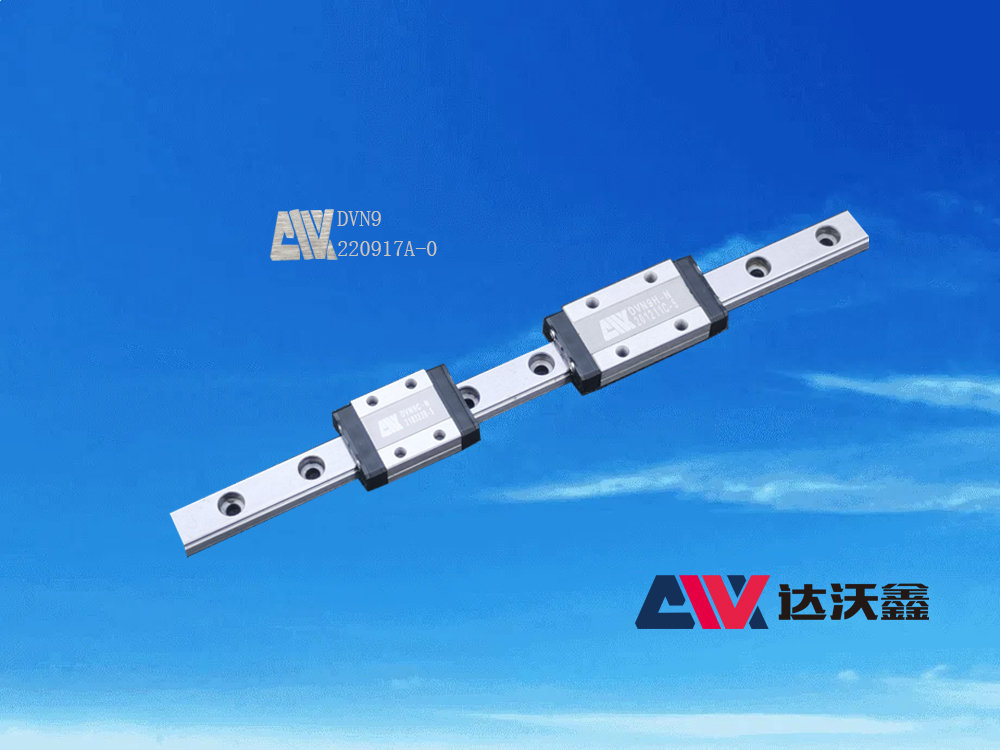

圖：DVN9微型線性導軌

  DVN9線性導軌中的“D”代表達沃鑫公司的名稱，而V則代表微型，N代表標準型，而9則代表著線性導軌的規格為9mm，也就是滑軌的寬度WR為9mm。而DVN9微型線性導軌常見的又可以根據滑塊的不同分為標準方形滑塊，被標記為DVN9S，標準型滑塊，被標記為DVN9C，和加長滑塊，被標記為DVN9H。上面的圖片中就是DVN9微型線性導軌，我們可以看到這條滑軌上的兩個滑塊是不同的，這是我們特意將其放在一起，方便大家對比。因此這三種滑塊我們可以通過尺寸大小就可以區分，標準方形滑塊的L1值為11.9mm，L值為21.5mm。而標準型滑塊的尺寸值分別為：C值為10，L1值為18.9mm，L值為28.9mm。加長型滑塊的尺寸值分別為：C值為16，L1值為29.9mm，L值為39.9mm。隨著滑塊尺寸的變長，其負荷能力和容許靜力矩也相應增大，其具體表現在基本動額定負荷，基本靜額定負荷，容許靜務矩的MR，MP，Mr值上。同樣的滑塊的重量也有所不同。

  通過上述介紹，我們可以知道DVN9微型線性導軌還是比較容易辨識的，只需要測量滑軌的寬度，就可以知道它的規格，再通過測量滑塊的尺寸就可以知道滑塊的型號。我們?cè)谶x擇線性導軌時，可以根據根據這兩個參數進行預選，然后再根據精度，長度，預壓力等級確定所選的線性導軌。

本文由陜西達沃鑫智能裝備有限公司原創 站點：www.lbzkb.com 作者：微型導軌生產廠家 發表時間：2022年10月28日09：10：50
