DVN15微型直線導軌是微型標準導軌中規格最大的一種，它的結構和其它的微型直線導軌均不相同，但它的規格參數均與其它微型導軌一致。本文將重點介紹DVN15的基本參數。

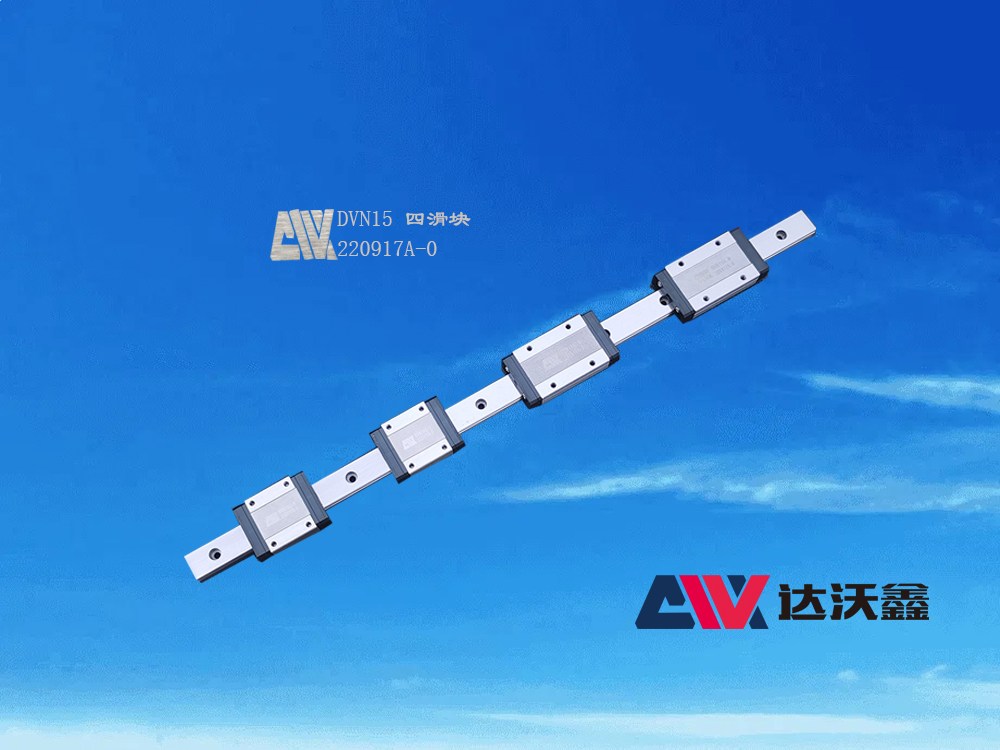

圖：DVN15微型直線導軌

  DVN15微型直線導軌，它的規格看上去并不大，只有15，也就是說滑軌的寬度為15mm，但是它在微型導軌的規格中卻是最大的，因?yàn)橐?guī)格超過15的導軌則不屬于微型導軌。但是DVN15的結構卻與其它微型導軌的結構不同，它裝有油嘴，而其它規格的微型直線導軌則是注油孔。從上面的圖片上看，它有四個滑塊，其中兩個長一些，兩個短一些，長的被稱為加長滑塊，短的被稱為標準滑塊，分別記為DVN15C和DVN15H，這也是DVN15微型直線常見的兩種規格型號。它們的組合尺寸值：H，H1，N值分別為16,4，8.5，滑軌尺寸值：WR，HR，D，h，d，P，E值則分別為3，15，10，6，4.5，3.5，40，15。固定螺栓為M3*10，重量1.06Kg/m。上述這些參數兩種規格都是相同的。而像滑塊尺寸，基本動額定負荷，基本定額定負荷，容許靜力矩，滑塊重量則是不同的。因?yàn)榧娱L(zhǎng)型滑塊的尺寸值更大，重量也更大，額定負荷也更大，容許靜力矩也要大。這些數值本文就不作介紹，詳細技術參數可咨詢陜西達沃鑫智能裝備有限公司。

  DVN15微型直線導軌與DVN直線導軌的范圍是不同的，兩者不可混為一談。因?yàn)镈VN直線導軌不僅包括DVN15微型直線導軌，還包括寬幅直線導軌，高組裝直線導軌和低組裝導軌。我們要將它們分清楚。
